TurkmenÄlem/MonacoSat, ya en 52° E

Mensaje por Nowsat »

Primeras pruebas técnicas para el nuevo TurkmenÄlem/MonacoSat que va a estar activo durante los próximos años en 52º Este.
Este satélite que se lanzó el 28 de Abril va a empezar a operar en un tiempo record. Cuenta con 38 transpondedores en banda KU y tres haces de cobertura, Este y Oeste de Europa y otro para el Norte de África y Oriente Medio.
Avatar de Usuario
Nowsat
Administrador del Sitio
Mensajes: 9447
Registrado: 29 Sep 2010, 19:55
Contactar:

Re: TurkmenÄlem/MonacoSat, ya en 52° E

Mensaje por Nowsat »

Ya con dos frecuencias activadas, 12264 V SR 26620 FEC 3/4, DVB-S y 12304 V SR 26620 FEC 3/4, MEG-4
He probado y no me entran, aunque hay que decir que esa zona de ahí la tengo algo "capada" por un obstáculo cerca de la parábola.
No obstante estoy fuera de la zona de cobertura.

Imagen
Avatar de Usuario
elmotorizado
Mensajes: 160
Registrado: 08 Dic 2014, 20:01
Contactar:

Re: TurkmenÄlem/MonacoSat, ya en 52° E

Mensaje por elmotorizado »

A mi tampoco llegan ninguna y yo no tengo estorbo alguno.Desde luego que tambien estoy por la misma latitud que Nowsat y no debo de tener cobertura segun la imagen de arriba.
Antena de 95 cms.motor sat cubriendo desde 55º Este a 45º Oeste en banda Ku desde el Sur de Jaén -37º0' Norte 4º0' Oeste con Lnb Inverto Black Ultra 0'2 db.
-Receptor OpticumHD Actus Solo
-Receptor Nokia 9902s SD
¡¡¡Beatles Forever!!!
Avatar de Usuario
Tururu
Mensajes: 1088
Registrado: 03 Oct 2010, 00:17
Contactar:

Re: TurkmenÄlem/MonacoSat, ya en 52° E

Mensaje por Tururu »

Satelite lanzado el 27 de Abril del 2015 y puesto en servicio en tiempo record, desde el dia 16 de Mayo en su posicion final realizando test en banda C y Ku a todo trapo.

El compañero Marcus_21 dejo en la red mucha documentacion:
http://frequencyplansatellites.altervis ... esting.rar
Sin olvidar al resto de compañeros, un saludo chicos.
Imagen
Segun niveles por Madrid (España) activo Haz Oeste con 2 tp's validos para nuestros decos desde 29 de Mayo 2015.
12264 V 26615 3/4, DVB-S/QPSK MPEG-4 Señal/SNR de 37% Calidad/AGC 99% 6'00dB
12302 V 26616 3/4, DVB-S/QPSK MPEG-4 Señal/SNR de 35~37% Calidad/AGC 99% 6'00dB

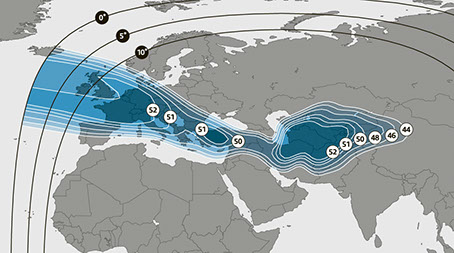

Por los niveles, sintonizo esta huella (http://www.turkmencosmos.gov.tm/zolaklar.html)
Muy justo por el Sur, pero se sintoniza bien.

Imagen
EIRP Field Intensity Diametro de Antena.
50 dBW 60 cm
49 dBW 60 cm
48 dBW 60 cm
47 dBW 75 cm
46 dBW 80 cm
45 dBW 90 cm
44 dBW 90 cm...Barcelona (toda la zona muy muy al norte de la peninsula).
43 dBW 100 cm
42 dBW 110 cm
41 dBW 120 cm
40 dBW 120 cm
39 dBW 135 cm
38 dBW 150 cm niveles para Madrid y disco necesario a ojimetro.Imagen

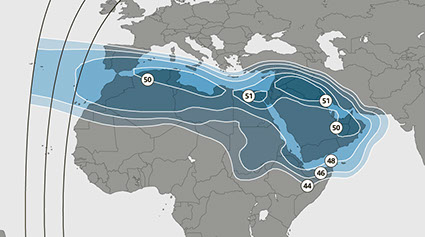

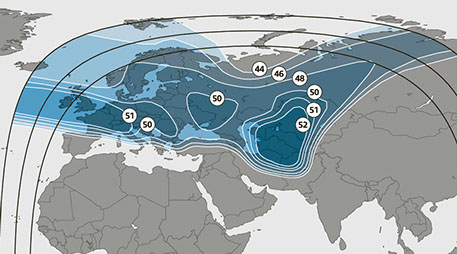

Estas huellas de momento sin tp's activos.
Imagen
Imagen

Antes de comer 4% mas de señal y menos errores (BER).Imagen
Imagen

Señal segun hora.
14:00 Señal/SNR de 37% Calidad/AGC 99% 6'00dB
16:00 Señal/SNR de 34% Calidad/AGC 99% 5'50dB
20:00 Señal/SNR de 28% Calidad/AGC 99% 4'50dB

Esta noche y por la mañana veremos que tal.

Imagen

Imagen

Imagen

Imagen

Imagen

PD:Buena pesca (en la documentacion se indica a que huella pertenecen los tp's activos).Imagen
Última edición por Tururu el 25 Abr 2016, 12:31, editado 1 vez en total.
Madrid,pueblo,moto90cm+fijas+multiLNB+24Unicable.DB800,2xVU+Duo²"pa"pescar3TB,NAS(VU+Duo²8TB),VU+Ultimo4K,18SAT,6TB.TBS5925, OctagonSX88.Que como quiero el "chorizo"?sin IVA por supuesto.PD:©By Tu.ru.ru, aqui no.( :I )
Avatar de Usuario
Tururu
Mensajes: 1088
Registrado: 03 Oct 2010, 00:17
Contactar:

Re: TurkmenÄlem/MonacoSat, ya en 52° E

Mensaje por Tururu »

TurkmenÄlem/MonacoSat a 52°East/este Foot Prints West/Oeste.
According to levels Madrid (Spain)/Segun niveles por Madrid (España).

Vu+DUO2 (tuner Twin).2-6-2015 3:30
12264 V 26615 3/4, DVB-S/QPSK MPEG-4 Señal/SNR de 45% Calidad/AGC 74% 7'2dB
12302 V 26616 3/4, DVB-S/QPSK MPEG-4 Señal/SNR de 45% Calidad/AGC 74% 7'3dB

Some pictures of landscapes/demos/Unas fotos de los paisajes/demos.

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

PD: Imagen
Madrid,pueblo,moto90cm+fijas+multiLNB+24Unicable.DB800,2xVU+Duo²"pa"pescar3TB,NAS(VU+Duo²8TB),VU+Ultimo4K,18SAT,6TB.TBS5925, OctagonSX88.Que como quiero el "chorizo"?sin IVA por supuesto.PD:©By Tu.ru.ru, aqui no.( :I )
Avatar de Usuario
Tururu
Mensajes: 1088
Registrado: 03 Oct 2010, 00:17
Contactar:

Re: TurkmenÄlem/MonacoSat, ya en 52° E

Mensaje por Tururu »

Cambio de SR.
12264 V 27500 2/3, DVB-S2/QPSK MPEG-4 Señal/SNR de 34% Calidad/AGC 99% 5'00dB
12302 V 27500 2/3, DVB-S2/QPSK MPEG-4 Señal/SNR de 34% Calidad/AGC 99% 5'00dB


Imagen

Imagen

PD: Buena pesca.Imagen
Madrid,pueblo,moto90cm+fijas+multiLNB+24Unicable.DB800,2xVU+Duo²"pa"pescar3TB,NAS(VU+Duo²8TB),VU+Ultimo4K,18SAT,6TB.TBS5925, OctagonSX88.Que como quiero el "chorizo"?sin IVA por supuesto.PD:©By Tu.ru.ru, aqui no.( :I )
Avatar de Usuario
showbyme
Mensajes: 87
Registrado: 23 Dic 2010, 22:22
Ubicación: Norte de España
Contactar:

Re: TurkmenÄlem/MonacoSat, ya en 52° E

Mensaje por showbyme »

Hola...pues hoy he sintonizado este satelite desde Santander y entra bastante bien 73% con el deco hd silvercrest y con antena de 85cm ....
Aviso para futboleros por el canal Türkmenistan Sport dan la Premier hoy domingo 2 partidos....acabo de ponerlo y estaban dando Crystal Palace-Arsenal y tambien creo que dan algun partido de la liga francesa.
Saludos.
Avatar de Usuario
Tururu
Mensajes: 1088
Registrado: 03 Oct 2010, 00:17
Contactar:

TurkmenÄlem/MonacoSat, ya en 52° E

Mensaje por Tururu »

Del 27/03/2016.
Para los cazadores de satelites:TurkmenÄlem/MonacoSat a 52ºEste (27-3-2016).

Actualizacion de tp's.
El tp 12226 V 30000 continua activo como podemos ver en la foto, pero se queda sin canales (27-3-2016).
El tp 10717 H 3750 dejo de emitir (desde el 27-3-2016).

Una foto.
Imagen

PD: Buena pesca.:)
Madrid,pueblo,moto90cm+fijas+multiLNB+24Unicable.DB800,2xVU+Duo²"pa"pescar3TB,NAS(VU+Duo²8TB),VU+Ultimo4K,18SAT,6TB.TBS5925, OctagonSX88.Que como quiero el "chorizo"?sin IVA por supuesto.PD:©By Tu.ru.ru, aqui no.( :I )
Avatar de Usuario
Tururu
Mensajes: 1088
Registrado: 03 Oct 2010, 00:17
Contactar:

Re: TurkmenÄlem/MonacoSat, ya en 52° E

Mensaje por Tururu »

Imagen
Imagen
Imagen
Imagen
Madrid,pueblo,moto90cm+fijas+multiLNB+24Unicable.DB800,2xVU+Duo²"pa"pescar3TB,NAS(VU+Duo²8TB),VU+Ultimo4K,18SAT,6TB.TBS5925, OctagonSX88.Que como quiero el "chorizo"?sin IVA por supuesto.PD:©By Tu.ru.ru, aqui no.( :I )
Avatar de Usuario
Tururu
Mensajes: 1088
Registrado: 03 Oct 2010, 00:17
Contactar:

Re: TurkmenÄlem/MonacoSat, ya en 52° E

Mensaje por Tururu »

12437 H 30000 2/3 DVB-S2/8PSK SES Demo HD.
Sin nivel de señal suficiente por Madrid.

Imagen

11262 H 27500 2/3 DVB-S QPSK MPEG-2 = 10.5dB Señal/SNR 65% Calidad/AGC 99% BER 0 (Rover-SRM50 C/N 9.3dB)
12226 V 30000 3/4 DVB-S2 8PSK MPEG-2 = ........................................................(Rover SRM50 C/N 3.4dB)
12264 V 27500 2/3 DVB-S2 QPSK MPEG-4 = 5.50dB Señal/SNR 31% Calidad/AGC 99% BER 0 (Rover-SRM50 C/N 5.7dB)
12303 V 27500 2/3 DVB-S2 QPSK MPEG-4 = 5.50dB Señal/SNR 31% Calidad/AGC 99% BER 0 (Rover-SRM50 C/N 5.2dB)
12437 H 30000 2/3 DVB-S2 8PSK MPEG-4 = .......................................................(Rover SRM50 C/N 3.2dB)
12456 V 27500 2/3 DVB-S2/8PSK MPEG-4 = 14.0dB Señal/SNR 87% Calidad/AGC 99% BER 0 (Rover-SRM50 C/N 11.3dB)

PD:Buena pesca. :)
